Hula Hoop Long and Medium Wave Receiving Loop Antenna
|
|
|

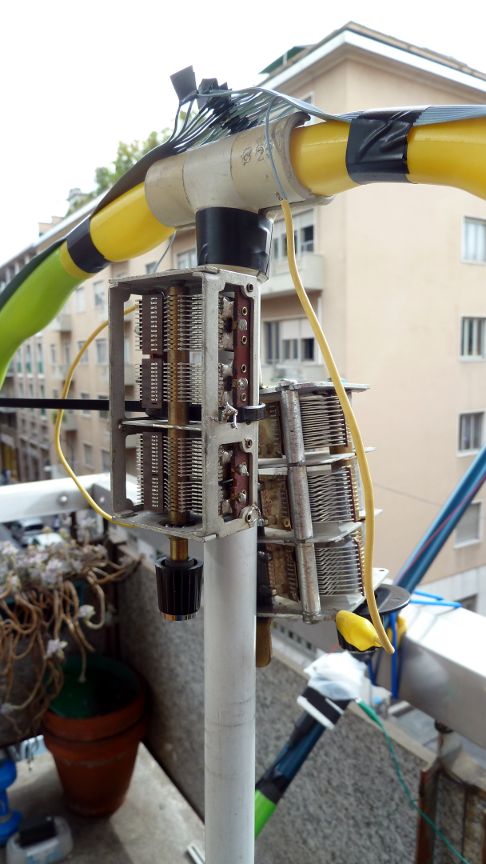

Il cerchio di plastica o hula hoop è costruito a partire da un giocattolo acquistato per 1.70 Euro, formato da 8 elementi che possono essere incastrati insieme fino a formare un cerchio. Il cerchio in questione è formato da 10 pezzi, il suo diametro è circa 85 cm. Il cerchio è stato avvolto da un flat-cable composto da 20 conduttori che, tagliato ed opportunamente saldato, ha composto 20 spire di filo captatore; gli estremi della spira vano alle farfalle dei condensatori variabili, serrati per mezzo di coccodrilli. Il sistema è in test; per mezzo delle varie prese dei condensatori e di opportuni cavallotti, il sistema funziona da 100 a 1000 kHz circa. |
|
Prove sul campo
 |
Abbiamo messo a confronto le prestazioni di questa realizzazione con un'antenna commerciale (Wellbrook). I risultati sono stati pressoché analoghi, valutato che la Wellbrook funziona su un range di frequenze molto più ampio, è molto più robusta ma va alimentata e costa nettamente di più.
Il terreno di confronto è il nostro solito posto sulla strada chiamata "Panoramica di Superga", dentro un'area attrezzata; c'è pochissimo inquinamento elettromagnetico, non ci sono costruzioni metalliche nelle vicinanze, non ci sono elettrodotti. Termini di confronto sono stati i forti segnali di DCF49 a 129.1 kHz, HGA22 a 135.6 kHz, DCF39 a 139.0 kHz; gli NDB aeronautici; le varie emittenti in Onda Lunga ed Onda Corta. |
|
| Un sentito grazie ai collaboratori Paolo IZ1MLL e Massimo IW1EDI | ||
